Os altos custos de descarte, despesas de secagem térmica e questões de conformidade regulatória estão diretamente ligados ao excesso de líquido retido nos resíduos sólidos. As prensas tradicionais de câmara embutida geralmente atingem um limite físico na desidratação mecânica. Eles deixam umidade intersticial retida que não pode ser removida apenas pela pressão da bomba de alimentação. Alcançar a menor possível da torta de filtro umidade requer compressão mecânica secundária.
Este guia detalha a mecânica, as compensações de materiais, as estratégias de configuração e os fatores operacionais da implementação de um filtro-prensa de membrana para aplicações avançadas de desidratação. Você aprenderá como otimizar os tempos de ciclo, selecionar os materiais de placa corretos e validar o desempenho por meio de testes rigorosos.
Mecanismo: Os filtros-prensa de membrana utilizam uma fase secundária de "compressão" usando placas infladas para comprimir mecanicamente a torta, reduzindo significativamente a umidade residual após o ciclo de alimentação inicial.
Seleção de material: A escolha entre uma placa de filtro de membrana PP e uma placa de filtro de membrana de borracha determina a compatibilidade química, a pressão máxima de compressão e a vida útil operacional.
Otimização de CapEx: A utilização de uma configuração de “pacote misto” (membrana alternada e placas embutidas padrão) pode equilibrar os custos do equipamento com desidratação de alto desempenho.
Relação custo-valor: Embora as despesas de capital sejam mais altas, um filtro-prensa de membrana de alta pressão reduz drasticamente os custos de transporte a jusante e de secagem térmica, acelerando o ROI na desidratação de lodo de alto volume.
Validação: A redução teórica da umidade deve ser validada através de rigorosos testes de filtro-prensa em lamas específicas do local antes da aquisição.
Os sistemas de filtragem padrão enfrentam limites físicos rígidos ditados pelas curvas da bomba e pela dinâmica dos fluidos. À medida que uma bomba de alimentação empurra a lama para um filtro-prensa, os sólidos se acumulam na tela do filtro. Esse acúmulo forma uma barreira permeável conhecida como torta de filtro. À medida que o bolo engrossa, a pressão diferencial aumenta rapidamente. A bomba deve trabalhar mais para empurrar o líquido através da massa sólida crescente. Eventualmente, a bomba atinge sua pressão morta máxima. A taxa de fluxo do filtrado transparente cai para um gotejamento. Neste exato momento, o centro da câmara ainda contém um núcleo úmido e esponjoso de lama não filtrada. As prensas padrão param aqui, deixando uma umidade capilar significativa presa dentro do bolo. A compressão mecânica secundária resolve esta limitação.
O ciclo começa de forma idêntica a uma prensa de câmara embutida padrão. O cilindro hidráulico se estende, prendendo firmemente o conjunto de placas para suportar a pressão de alimentação interna. A bomba de alimentação principal é ativada, conduzindo a polpa através da sapata de alimentação central ou de canto para as câmaras vazias. Os sólidos acumulam-se uniformemente nas telas do filtro. O filtrado passa através do tecido, desce pelas tubulações de drenagem na superfície da placa e sai pelas portas de descarga dos cantos. Os operadores monitoram a vazão do filtrado. Quando a vazão cai abaixo de um ponto de ajuste predeterminado (geralmente de 1 a 2 galões por minuto, dependendo do tamanho da prensa), a fase inicial de enchimento está concluída. A bomba de alimentação desliga e as válvulas de isolamento de alimentação fecham.
As instalações que recuperam produtos químicos valiosos ou removem impurezas solúveis utilizam uma fase de lavagem do bolo. As placas de membrana são excelentes aqui. Como o bolo ainda não foi espremido, ele mantém uma densidade porosa e uniforme. O licor de lavagem é bombeado para a prensa, fluindo através da torta para deslocar o licor-mãe. Isso é conhecido como lavagem por deslocamento. É altamente eficiente e evita canalização, um problema comum em prensas padrão onde o fluido de lavagem desvia de áreas densas da torta. Os operadores alcançam metas de pureza mais elevadas usando significativamente menos líquido de lavagem.
Esta fase define a vantagem tecnológica do sistema. Com as válvulas de alimentação fechadas e a câmara isolada, um meio pressurizado entra na cavidade atrás da superfície flexível da membrana. A membrana se expande fisicamente para fora, empurrando diretamente contra o bolo formado. Esta expansão reduz o volume interno da câmara. Ele força mecanicamente as partículas sólidas a se aproximarem, colapsando os vazios intersticiais. O líquido retido é espremido para fora do bolo e sai pelas portas de filtrado padrão.
Os operadores devem selecionar o fluido apropriado para inflar as membranas. Esta decisão impacta a segurança do local, os requisitos de infraestrutura e a pressão máxima alcançável.
Aperte Médio | Perfil de segurança | Pressão Máxima | Infraestrutura necessária |
|---|---|---|---|
Água Pressurizada | Alto (fluido incompressível; a pressão cai instantaneamente após falha da placa) | Até 30+ barras | Reservatório de água, bomba centrífuga multiestágio, coletor de retorno |
Ar Comprimido | Baixo (Gás compressível; armazena energia cinética massiva, risco de explosão) | Estritamente limitado a < 7 bar | Compressor de ar de planta padrão, regulador de pressão, válvulas de alívio de segurança |
A água pressurizada é o padrão indiscutível para aplicações industriais pesadas. Se uma membrana se romper durante uma compressão de água, a água simplesmente vazará para a linha de filtrado e a pressão do sistema cairá para zero imediatamente. Se uma membrana se romper durante uma compressão de ar, o gás em rápida expansão pode explodir o conjunto de placas, ejetando estilhaços e lama pela instalação.
Após a conclusão da fase de compressão, a pressão atrás das membranas é aliviada. A água é drenada de volta para o tanque de retenção. Contudo, a sapata de alimentação central ainda contém lama úmida e não filtrada. Os operadores iniciam uma sequência de golpe central. O ar comprimido é injetado diretamente na linha de alimentação. Este ar purga a lama úmida restante do núcleo e a empurra de volta para o tanque de alimentação. Assim que o núcleo estiver limpo, o cilindro hidráulico retrai-se. A prensa abre e os bolos secos altamente comprimidos caem no bunker de descarga abaixo.
A eficácia da fase de compressão depende inteiramente das propriedades físicas do material da membrana e do arranjo estrutural do conjunto de placas. A seleção do material errado leva à fadiga prematura, à degradação química e à falha catastrófica da placa. Selecionar a configuração errada desperdiça despesas de capital sem proporcionar ganhos proporcionais de desempenho.
Uma placa de filtro de membrana PP oferece uma estrutura rígida e altamente durável. Os fabricantes produzem essas placas em dois estilos distintos: totalmente soldadas e substituíveis. Placas totalmente soldadas fundem a membrana diretamente à placa central. Se a membrana falhar, toda a placa deverá ser descartada. Os projetos substituíveis utilizam uma folha de membrana separada que trava em uma ranhura na placa do núcleo, permitindo que as equipes de manutenção troquem a superfície enquanto mantêm o caro núcleo.
Resistência Química: O polipropileno suporta uma enorme faixa de pH, desde lamas de mineração altamente ácidas até lavagens químicas cáusticas.
Tolerância à temperatura: As placas PP padrão operam com segurança até 80°C. Formulações especializadas podem aumentar um pouco esse limite.
Integridade Estrutural: A natureza rígida do PP permite-lhe suportar altas pressões internas sem empenar.
Limitações: O PP possui menor elasticidade em comparação aos elastômeros. É altamente suscetível a trincas por fadiga por flexão se os operadores inflarem a membrana além dos limites de deflexão especificados pelo fabricante.
Uma placa de filtro de membrana de borracha proporciona flexibilidade e elasticidade superiores. Essas placas usam quase exclusivamente uma membrana de elastômero substituível (como EPDM ou NBR) esticada sobre um núcleo de aço, alumínio ou polímero para serviços pesados.
Alta elasticidade: As membranas de borracha podem esticar significativamente mais que o PP. Isso os torna ideais para processos onde a espessura do bolo varia muito de lote para lote.
Resistência à abrasão: Os elastômeros absorvem o impacto de lamas altamente abrasivas, prolongando a vida útil da superfície da placa.
Compressão Extrema: Placas de borracha são frequentemente usadas em aplicações que exigem grande redução de volume.
Limitações: A borracha degrada-se rapidamente quando exposta a certos solventes, hidrocarbonetos e óleos agressivos. Além disso, os núcleos de aço frequentemente usados nessas placas as tornam excepcionalmente pesadas, exigindo estruturas de prensa reforçadas e deslocadores de placas para serviço pesado.
As instalações devem decidir como organizar as placas dentro da estrutura da prensa. Esta decisão impacta diretamente o custo de capital inicial e o teor final de umidade da torta.
Pacote completo de membrana: Cada placa na prensa é uma placa de membrana. Quando a fase de compressão é iniciada, a pressão é aplicada simultaneamente de ambos os lados de cada câmara. Esta configuração proporciona a máxima redução de volume, os tempos de ciclo mais rápidos possíveis e a torta mais seca. Requer também o maior investimento de capital inicial e os maiores custos de substituição a longo prazo.
Pacote Misto (Alternado): O pacote alterna uma placa de membrana com uma placa de câmara embutida padrão. Quando o fluido de compressão entra na placa da membrana, a membrana se expande para fora, comprimindo a torta em sua própria câmara e empurrando a torta na câmara rebaixada adjacente. Esta configuração reduz pela metade o número de placas de membrana caras. Reduz significativamente os custos iniciais do equipamento, ao mesmo tempo que proporciona uma excelente redução da humidade. É a configuração mais comum para aplicações industriais padrão.
As prensas de membrana padrão operam com pressões de compressão entre 7 e 10 bar. Para muitas aplicações industriais municipais e padrão, isso proporciona uma redução adequada da umidade. No entanto, certos materiais retêm água com imensa força capilar. Quebrar essa tensão superficial requer energia mecânica significativamente maior.
Um filtro-prensa de membrana de alta pressão opera em pressões de compressão que variam de 15 a 30 bar e, às vezes, mais altas em aplicações especializadas de mineração. Estas pressões extremas superam as fortes forças capilares que retêm a água dentro de partículas finas. Placas de polipropileno padrão quebrariam instantaneamente sob essas cargas. As placas de alta pressão utilizam geometrias internas especializadas, perfis de alma mais espessos e materiais reforçados para suportar o estresse maciço.
Os sistemas de alta pressão não são necessários para materiais facilmente desidratados, como areia grossa ou resíduos orgânicos fibrosos. Eles são obrigatórios para partículas ultrafinas desafiadoras. Os rejeitos de mineração geralmente contêm partículas de argila submicrométricas que retêm umidade teimosa. O processamento químico gera lamas complexas e altamente compressíveis. avançada de lodo A desidratação em plantas metalúrgicas requer alta pressão para atingir os níveis de secura rigorosos exigidos para conformidade com aterros ou operações de fundição a jusante.

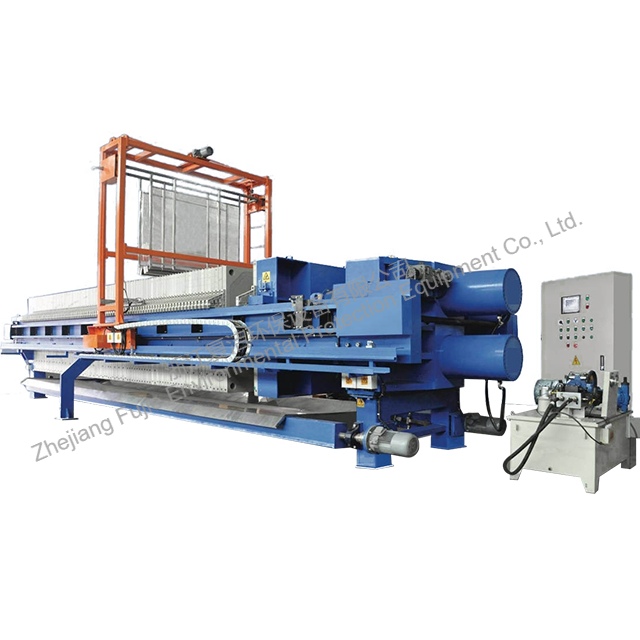

Operar um filtro-prensa a 30 bar requer uma revisão estrutural completa do equipamento. Você não pode simplesmente instalar placas de alta pressão em uma estrutura padrão. Todo o sistema deve ser projetado para suportar a carga.
Cilindros Hidráulicos Reforçados: O sistema de fechamento hidráulico deve gerar força de fixação suficiente para neutralizar as enormes forças de separação internas geradas durante um aperto de 30 bar. Se o cilindro for subdimensionado, o conjunto de placas se abrirá, espalhando lama de alta pressão pela instalação.
Estruturas para serviços pesados: As barras laterais ou vigas suspensas devem ser fabricadas em aço de alta resistência para evitar estiramento ou quebra sob carga.
Skids de água de alta pressão: A pressão padrão da água da planta é insuficiente. As instalações devem instalar bombas centrífugas multiestágios dedicadas, inversores de frequência variável (VFDs) e coletores de alta pressão para fornecer a água comprimida de forma segura e consistente.
Bombas de alimentação especializadas: Bombas de deslocamento positivo de alta altura manométrica (como bombas de pistão-membrana) são necessárias para garantir que a câmara seja adequadamente preenchida com lama densa antes do início da compressão de alta pressão.
O aumento do custo inicial de sistemas hidráulicos de alta pressão e placas especializadas é substancial. No entanto, as poupanças operacionais justificam consistentemente o investimento em aplicações de elevado volume. Bolos mais secos significam menos caminhões de transporte saindo das instalações a cada semana. Eles reduzem drasticamente o gás natural ou a eletricidade necessários para a secagem térmica posterior. Além disso, uma fase de compressão de alta pressão otimiza o tempo geral do ciclo. Em vez de operar uma bomba de alimentação por duas horas com baixa eficiência para encher a câmara, os operadores podem operar a bomba de alimentação por 45 minutos e seguir com uma compressão rápida de alta pressão de 15 minutos. Isto aumenta o rendimento diário geral e reduz o desgaste das bombas de alimentação.
A transição da tecnologia de câmara embutida padrão para a tecnologia de membrana apresenta desafios operacionais específicos. As instalações devem adaptar os seus protocolos de manutenção, atualizar os seus sistemas de controlo e formar os seus operadores para evitar danos graves nos equipamentos.
Este é o risco operacional mais crítico associado aos filtros-prensa de membrana. Inflar membranas em câmaras parcialmente cheias ou completamente vazias leva ao desastre imediato. A membrana é projetada para pressionar contra um bolo sólido de material. Se a câmara estiver vazia, a membrana estica-se através do vazio até exceder o seu limite elástico. Isto causa deformação severa da placa, ruptura da membrana ou falha catastrófica da alma da placa. Os operadores devem implementar um monitoramento rigoroso da pressão de alimentação. Os intertravamentos de segurança automatizados devem impedir que a sequência de compressão seja iniciada se a pressão de alimentação alvo não for atingida durante a fase de enchimento.
As prensas de membrana requerem integração avançada com controlador lógico programável (PLC). A operação manual depende de suposições do operador, o que é ineficiente e altamente arriscado. Os sistemas modernos utilizam medidores de vazão magnéticos na linha de descarga do filtrado. O PLC monitora esta vazão continuamente. Quando o fluxo cai abaixo do ponto de ajuste programado, o PLC interrompe automaticamente a bomba de alimentação, fecha as válvulas de isolamento e aciona a bomba de água de compressão. Esta automação otimiza os tempos de ciclo, garante uma secagem consistente do bolo e elimina completamente o risco de um operador acionar uma compressão em uma câmara vazia.
As membranas são componentes consumíveis. Eles flexionam sob alta pressão durante cada ciclo. Com o tempo, o material sofre fadiga, endurece e eventualmente racha. Os operadores devem reconhecer esta realidade e planear-se para ela. Estabeleça cronogramas de manutenção preditiva com base nas contagens totais de ciclos. Uma membrana PP padrão pode durar de 10.000 a 20.000 ciclos, dependendo dos parâmetros operacionais. Selecione designs de membranas substituíveis em vez de placas totalmente soldadas. Isso permite que as equipes de manutenção troquem a superfície flexível durante o tempo de inatividade programado sem descartar a dispendiosa placa central, reduzindo significativamente as despesas operacionais a longo prazo.
Muitas instalações tentam modernizar prensas padrão existentes com placas de membrana para economizar dinheiro. Isto requer uma avaliação estrutural e hidráulica rigorosa por um engenheiro qualificado. Uma estrutura existente pode não acomodar com segurança o aumento das forças internas. O cilindro hidráulico pode não ter a pressão de retenção necessária, causando rupturas perigosas. Além disso, a instalação deve instalar novos coletores de encanamento, válvulas e tanques de água para o fluido de compressão. Em muitos casos, o custo de modernização de uma estrutura antiga aproxima-se do custo de aquisição de uma prensa de membrana especialmente construída.
Os cálculos teóricos de redução de umidade são totalmente insuficientes para a aprovação de despesas de capital. A variabilidade da pasta, a distribuição do tamanho das partículas, a composição química e a compressibilidade mudam drasticamente de local para local. Um chorume numa fábrica pode comportar-se de forma completamente diferente de um chorume aparentemente idêntico noutra fábrica. Dados empíricos são obrigatórios.
Depender de planilhas de dados genéricas leva a equipamentos subdimensionados, metas de umidade perdidas e gargalos operacionais. Os testes no mundo real eliminam esse risco. Ele fornece dados concretos e específicos do local para dimensionamento preciso de equipamentos, seleção de bombas e modelagem de ROI financeiro.
A validação ocorre em duas fases distintas. Ambos são essenciais para uma implementação bem-sucedida e mitigação de riscos.
Teste em escala de bancada: realizado em laboratório usando uma pequena prensa de teste de câmara única (normalmente 250 mm). Esta fase estabelece a viabilidade inicial. Os técnicos testam vários panos de filtro, otimizam o condicionamento químico, determinam a dosagem correta do floculante e fornecem uma estimativa básica da redução de umidade.
Teste piloto: realizado no local usando uma unidade montada em skid (normalmente 470 mm ou 630 mm). A prensa piloto processa a polpa viva diretamente do processo da planta durante vários dias ou semanas. Os testes de filtro-prensa em escala piloto validam os tempos de ciclo, a eficiência de lavagem, a durabilidade da membrana e o rendimento real em condições reais, capturando variações normais do processo e condições perturbadoras.
Durante o teste piloto, os operadores devem documentar meticulosamente pontos de dados específicos. Registre a densidade da alimentação recebida, pH e temperatura. Identifique a pressão de compressão ideal e a duração exata necessária para atingir o deslocamento máximo de líquido. Monitore continuamente a clareza do filtrado para garantir que o pano de filtro selecionado evite o vazamento de sólidos. Finalmente, meça a porcentagem exata de sólidos do bolo final usando um analisador de umidade. Essas métricas formam a base absoluta da especificação final do equipamento e do pedido de compra.
Um filtro-prensa de membrana é a escolha definitiva quando os custos de descarte posterior, os requisitos de secagem térmica ou os valores de recuperação do produto superam o investimento inicial no equipamento. A compressão mecânica secundária supera os limites físicos das bombas de alimentação padrão, fornecendo tortas consistentemente mais secas e tempos de ciclo mais curtos. Baseie sua seleção final de equipamento em dados empíricos relacionados à pressão de compressão necessária, compatibilidade química e configuração ideal da embalagem.
Siga as seguintes etapas para avançar em seu projeto de desidratação:
Audite seus custos atuais de descarte de lodo e secagem térmica para estabelecer uma linha de base financeira rigorosa para cálculos de ROI.
Colete amostras representativas de chorume durante a produção normal e condições perturbadoras para análise laboratorial.
Contrate um engenheiro de aplicação para realizar testes de filtragem em escala de bancada em seu material específico para determinar a viabilidade inicial.
Determine se o seu processo requer a resistência química das placas de PP ou a elasticidade das membranas de borracha com base na composição da sua pasta.
Agende um teste piloto no local para validar os tempos de ciclo, finalizar o dimensionamento do equipamento e comprovar a capacidade de redução de umidade antes da aprovação de capital.
R: Uma prensa de câmara embutida depende exclusivamente da bomba de alimentação para empurrar o líquido através do pano do filtro. Uma prensa de membrana adiciona uma compressão mecânica secundária. Ele infla placas flexíveis com água ou ar pressurizado para comprimir fisicamente o bolo, forçando a saída da umidade intersticial retida que as bombas não conseguem remover.
R: A redução de umidade varia muito de acordo com o material e o tamanho das partículas. No entanto, as prensas de membrana normalmente atingem um teor de umidade final 10% a 30% menor em comparação com as prensas de câmara embutida padrão. Esta redução significativa reduz drasticamente os custos de transporte posterior e de secagem térmica.
R: Água pressurizada é fortemente recomendada para segurança e desempenho. A água é incompressível. Se uma placa falhar, a pressão cai de forma segura e instantânea. O ar comprimido armazena enorme energia cinética e representa um grave risco de explosão. O ar é estritamente limitado a aplicações de baixa pressão abaixo de 7 bar.
R: As prensas de membrana padrão operam entre 7 e 10 bar. Os sistemas de alta pressão operam entre 15 e 30 bar. Algumas aplicações de mineração especializadas excedem até 30 bar para extrair umidade capilar teimosa de partículas de argila ultrafinas e lamas metalúrgicas.
R: Escolha placas de polipropileno (PP) para ambientes altamente corrosivos, altas temperaturas ou aplicações que exigem higienização rigorosa. Escolha membranas de borracha quando precisar de elasticidade máxima, compressão mecânica extrema ou estiver processando lamas altamente abrasivas que desgastariam plásticos rígidos.
R: Um pacote misto alterna uma placa de membrana com uma placa de câmara embutida padrão em toda a estrutura da prensa. Quando inflada, a membrana comprime o bolo em ambas as câmaras adjacentes. Essa configuração reduz os custos iniciais do equipamento e ainda proporciona excelente redução de umidade.
R: Às vezes, mas requer uma avaliação rigorosa de engenharia. A estrutura existente e os cilindros hidráulicos devem ser suficientemente fortes para suportar o aumento das forças de separação internas. Você também deve instalar novos coletores de encanamento, válvulas e bombas para fornecer o fluido de compressão com segurança.
