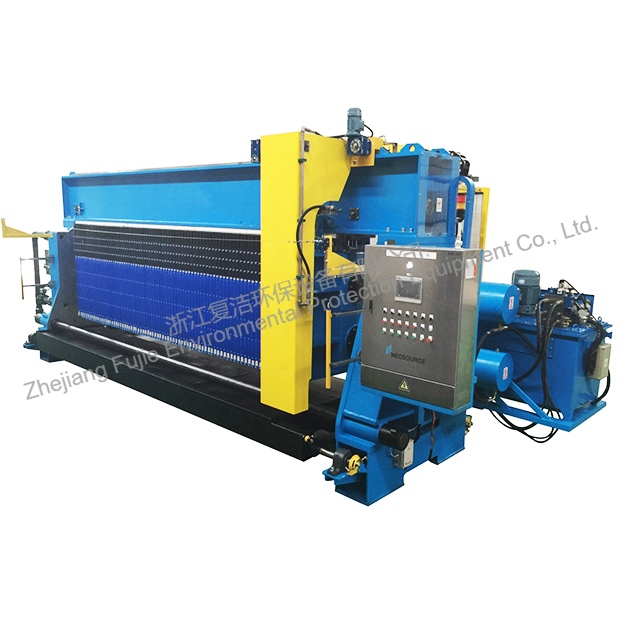

Na separação líquido-sólido de alto volume, a estrutura estrutural do equipamento de filtração determina a confiabilidade a longo prazo, a frequência de manutenção e a segurança do operador. Selecionar a arquitetura de estrutura errada para características específicas de lama – particularmente materiais altamente corrosivos, tóxicos ou excepcionalmente pesados – resulta em desgaste prematuro do trilho, desalinhamento frequente da placa e aumento do tempo de inatividade operacional. Independentemente do tipo de estrutura, as instalações industriais dependem da filtragem sob pressão para remover impurezas, extrair o filtrado transparente e produzir uma torta de filtro altamente seca. Este processo muitas vezes atinge um teor de sólidos significativamente maior do que métodos alternativos de desidratação, como prensas de correia. Avaliar as realidades mecânicas dos projetos de barra lateral padrão em relação à arquitetura suspensa de um filtro-prensa suspenso é um requisito importante no estágio de decisão. Este guia detalha as diferenças estruturais, as compensações operacionais e os critérios de sucesso específicos da aplicação para informar a aquisição de equipamentos de capital.
Carga Estrutural: A barra lateral pressiona as placas de suporte dos trilhos laterais, tornando-as suscetíveis ao desgaste causado por bolos pesados, enquanto os projetos suspensos suspendem as placas de uma viga superior, isolando o mecanismo de suporte de carga da zona de filtração.
Resistência à corrosão: As arquiteturas suspensas protegem inerentemente os mecanismos de mudança e os trilhos contra descargas de bolo corrosivo e respingos de filtrado, prolongando a vida útil do equipamento em aplicações químicas agressivas.
Compatibilidade de automação: O filtro-prensa com suspensão suspensa é geralmente superior para deslocamento de placas totalmente automático e em alta velocidade, reduzindo os tempos de ciclo em ambientes de serviço contínuo.
Relação custo/valor: embora as prensas de barra lateral ofereçam um CapEx inicial mais baixo e uma área vertical menor, as prensas suspensas geram OpEx mais baixos em aplicações pesadas por meio de manutenção reduzida e eficiência automatizada.
A filtragem por pressão opera com base em um princípio mecânico simples: utiliza pressão hidráulica para forçar a lama através dos panos de filtro, separando líquidos transparentes de impurezas sólidas. A polpa é bombeada para câmaras fechadas formadas por placas rebaixadas. À medida que a bomba de alimentação continua a empurrar o material para dentro das câmaras, os sólidos se acumulam no tecido do filtro enquanto o líquido passa pela trama e sai pelas portas de drenagem. Os operadores da planta dependem de uma sequência específica de eventos para atingir a secagem ideal da torta.
A unidade de energia hidráulica (HPU) é ativada, estendendo o cilindro principal para comprimir o conjunto de placas.
O sistema de fixação atinge a pressão máxima, muitas vezes excedendo 4.000 psi no cilindro, para travar as placas e vedar os O-rings.
A bomba de alimentação de polpa é ativada, empurrando o material para dentro do conjunto de placas fechadas a pressões que normalmente variam de 100 a 225 psi.
Os sólidos se acumulam na tela do filtro, formando a camada inicial de torta, que então atua como meio de filtração primário.
O filtrado passa pela trama do tecido e sai pelas portas de drenagem internas para um coletor.
A bomba de alimentação atinge seu limite máximo de pressão, indicando que as câmaras estão cheias e a formação da torta está completa.
O sistema de fechamento interage diretamente com a estrutura estrutural para manter a integridade do sistema. O esqueleto de aço da máquina consiste em uma cabeça estacionária, um suporte de cilindro hidráulico e elementos de tensão que os conectam. O design desses elementos de tensão cria a diferença fundamental entre os vários tipos de filtros-prensa disponíveis no mercado atualmente. A estrutura deve absorver forças opostas massivas sem desviar. Se a estrutura dobrar sob carga, as placas se separam, fazendo com que a lama de alta pressão seja pulverizada pelas laterais.
A arquitetura de barra lateral tradicional é a configuração mais comum encontrada na desidratação industrial. Neste projeto, as placas de filtro repousam diretamente sobre duas vigas laterais paralelas que conectam a cabeça estacionária à extremidade traseira hidráulica. Cada placa possui alças salientes nas laterais, que ficam em cima das tiras de desgaste montadas nas grades laterais. Essas tiras de desgaste são normalmente fabricadas em polietileno UHMW ou aço inoxidável para reduzir o atrito.
O caminho da carga em uma configuração de barra lateral é direto e lateral. Todo o peso das placas, a torta de filtro úmida acumulada e o volume interno de lama são transferidos diretamente para as grades laterais. À medida que a prensa abre e fecha, o mecanismo de mudança arrasta as placas pesadas ao longo desses trilhos. Este deslizamento constante gera atrito significativo, exigindo lubrificação regular e substituição periódica das tiras de desgaste para evitar que as placas emperrem ou saltem da pista.
Os designs da barra lateral dominam os casos de uso padrão onde os pesos do bolo permanecem moderados. As estações de tratamento de águas residuais municipais dependem fortemente de prensas laterais para processar lodo biológico, que normalmente tem uma gravidade específica próxima de 1,0. As operações de mineração padrão que processam rejeitos mais leves, bem como aplicações de lodo industrial não corrosivo, se beneficiam da simplicidade deste projeto. Como as longarinas laterais funcionam como elementos de tensão que mantêm a prensa fechada, a engenharia é simples e altamente eficaz para materiais padrão.
Um filtro-prensa de suspensão suspensa altera fundamentalmente o caminho da carga estrutural. Em vez de ficarem apoiadas em trilhos laterais, as placas de filtro ficam suspensas em uma estrutura robusta de viga dupla ou viga I única localizada inteiramente acima do conjunto de filtros. Os elementos de tensão que mantêm a prensa fechada durante a fixação hidráulica são completamente separados do mecanismo de suporte da placa, muitas vezes assumindo a forma de tirantes reforçados posicionados fora da zona de respingo.
Esta arquitetura suspensa utiliza um sistema de suspensão de dois pontos fixado na parte superior de cada placa. O peso das placas e da pesada torta de filtro fica suspenso na viga superior. Como as placas ficam penduradas livremente, a gravidade as puxa para uma posição perfeitamente aprumada. Quando o carro de mudança move as placas, elas rolam ao longo do trilho da viga superior sobre rolamentos de alta carga, em vez de deslizarem sobre um trilho lateral de alto atrito. Esta ação de rolamento requer significativamente menos força e elimina a raspagem de metal com metal inerente aos designs de barra lateral.
Os principais casos de uso para projetos suspensos envolvem ambientes operacionais extremos. Plantas de processamento químico altamente corrosivas as utilizam porque filtrados agressivos não podem pingar nas vigas de suporte. O processamento metalúrgico pesado requer estruturas suspensas porque o peso da torta de filtro de alta densidade faria com que as grades laterais padrão se curvassem ou falhassem. As aplicações de qualidade alimentar e as fábricas farmacêuticas preferem projetos suspensos porque a ausência de grades laterais permite uma limpeza desobstruída e evita o acúmulo de bactérias em fendas ocultas.
Tortas de filtro pesadas causam forte atrito e desgaste nos trilhos da barra lateral. Ao processar concentrados minerais ou lamas industriais de alta densidade, o peso combinado das placas e dos sólidos retidos exerce uma imensa pressão descendente nas vigas laterais. Com o tempo, esse peso faz com que as faixas de desgaste se degradem de maneira desigual. À medida que as tiras de desgaste falham, as placas começam a se arrastar, causando inclinação da placa durante os ciclos de abertura e fechamento. Uma placa torta impede que o sistema hidráulico obtenha uma vedação adequada, resultando em vazamentos, telas de filtro danificadas e placas rachadas.
A gravidade oferece uma vantagem distinta de alinhamento em arquiteturas suspensas. Como as placas ficam penduradas na viga superior, elas naturalmente se autoalinham verticalmente. A viga superior absorve o enorme peso estático da lama sem submeter o mecanismo de mudança ao atrito lateral. Os rolamentos nos suportes de suspensão permitem que até as placas mais pesadas se movam suavemente ao longo da pista. Esta eliminação do atrito deslizante reduz drasticamente o desgaste nas alças das placas e garante que o conjunto de placas permaneça perfeitamente paralelo durante a fase de fixação de alta pressão.
Parâmetro Técnico | Prensa de filtro da barra lateral | Prensa de filtro suspenso |
|---|---|---|
Carregar caminho | O peso repousa diretamente sobre os trilhos laterais. | O peso é suspenso nas vigas de suporte superiores. |
Movimento da Placa | Fricção deslizante ao longo das tiras de desgaste. | Fricção de rolamento através de rolamentos em uma pista superior. |
Mecanismo de alinhamento | Depende da integridade do trilho e do ajuste manual. | Auto-alinhamento assistido por gravidade (suspensão em prumo). |
Peso ideal da pasta | Gravidade específica leve a moderada (GS < 1,5). | Gravidade específica elevada (SG > 1,5) e bolos densos. |
As operações de filtro-prensa variam de sistemas totalmente manuais a sistemas totalmente automatizados. A mudança manual exige que os operadores separem fisicamente cada placa após um ciclo de filtração para liberar a torta. Os sistemas semiautomáticos usam uma transmissão mecânica básica por corrente para puxar as placas uma por uma. Embora as prensas da barra lateral possam acomodar trocadores automáticos, o carro de mudança deve percorrer os mesmos trilhos laterais que estão expostos a lama, sujeira e líquidos corrosivos. O acúmulo de detritos nesses trilhos frequentemente obstrui as rodas dentadas de mudança, causando atrasos no ciclo e exigindo intervenção constante do operador para limpar os trilhos.
Os projetos suspensos são excelentes em automação porque o carro de mudança se desloca na viga superior limpa. Um filtro-prensa automático configurado com uma estrutura suspensa mantém todos os motores de acionamento, correntes e sensores de proximidade com segurança acima da zona úmida. Este ambiente operacional limpo permite sistemas de abertura de múltiplas placas em alta velocidade. As prensas suspensas avançadas utilizam motores de acionamento de frequência variável (VFD) para puxar três, cinco ou até mesmo todas as placas simultaneamente sem emperrar. Ao descarregar toda a torta de filtro em uma fração do tempo que leva uma prensa de barra lateral padrão, as instalações podem aumentar significativamente seu rendimento diário.
A análise da zona de queda revela uma grande vulnerabilidade nos designs de molduras tradicionais. Em uma prensa de barra lateral, as grades laterais são posicionadas diretamente abaixo das bordas das placas de filtro. Quando a prensa é aberta, a torta que cai, a pasta residual e o filtrado ácido ou cáustico caem diretamente. Grande parte desse material cai diretamente nas longarinas laterais, nas faixas de desgaste e nas correntes de mudança. Em aplicações de mineração ou químicas, esta exposição constante a materiais abrasivos e corrosivos degrada rapidamente a estrutura de aço carbono. Mesmo os revestimentos epóxi de alta qualidade eventualmente falham sob a raspagem mecânica das placas móveis, expondo o aço bruto à rápida oxidação.
O benefício de isolamento da configuração aérea resolve este problema estruturalmente. Todas as peças móveis críticas, sensores eletrônicos e suportes estruturais estão localizados acima da zona de descarga. Quando as placas se separam, a torta de filtro cai livremente na calha de descarte ou na esteira abaixo, sem atingir nenhuma parte da estrutura da máquina. Esta separação física elimina a degradação química dos sistemas de acionamento e protege a integridade estrutural da prensa. Para processos que envolvem ácido sulfúrico, soda cáustica ou sílica altamente abrasiva, remover a estrutura de suporte da zona de respingo é a única maneira confiável de garantir a sobrevivência do equipamento a longo prazo.
A correspondência da densidade da pasta com o tipo de estrutura determina o sucesso mecânico da instalação. Os engenheiros da fábrica devem avaliar a gravidade específica do material de alimentação antes de selecionar uma estrutura. As prensas de barra lateral funcionam excepcionalmente bem para lodos orgânicos mais leves encontrados em águas residuais municipais ou no processamento de alimentos. Esses materiais produzem uma torta de filtro relativamente leve que não sobrecarrega os trilhos laterais. O uso de uma prensa de barra lateral para essas aplicações mantém baixos os custos de capital e, ao mesmo tempo, atende a todos os requisitos estruturais.
Aplicações industriais pesadas exigem projetos suspensos. Pastas de alta gravidade específica, como aquelas encontradas no processamento de zinco, chumbo, cobre e ouro, produzem tortas de filtro incrivelmente densas. Uma única placa de filtro de grande formato preenchida com concentrado metalúrgico pode pesar centenas de quilogramas. Quando multiplicada por uma prensa de 150 placas, a carga estática total facilmente faz com que as grades laterais padrão se curvem para fora. Este arqueamento compromete a vedação hidráulica e leva a rupturas catastróficas. As vigas superiores resistentes de uma prensa suspensa são projetadas especificamente para lidar com essas enormes cargas verticais sem transferir tensão para o mecanismo de vedação.
A manutenção de rotina em um filtro-prensa envolve a lavagem dos panos do filtro, a substituição de placas danificadas e, ocasionalmente, a ajuda à queda de tortas de filtro teimosas. As prensas de barra lateral exigem que os operadores alcancem as grades laterais para acessar o conjunto de filtros. Esta barreira física dificulta a limpeza completa dos panos e força os operadores a posições inadequadas e pouco ergonômicas. Se uma torta pesada não cair, os operadores devem usar raspadores enquanto se inclinam sobre os trilhos, aumentando o risco de ferimentos causados pela queda de detritos ou movimento acidental da placa.
Os projetos suspensos destacam o acesso lateral desobstruído como uma vantagem primária de segurança e manutenção. Com as vigas estruturais localizadas acima das placas, as laterais do conjunto de filtros ficam completamente abertas. Essa arquitetura aberta oferece vários benefícios operacionais distintos.
Os operadores podem ficar diretamente próximos às placas para realizar inspeções visuais das superfícies de vedação.
As equipes de manutenção podem trocar panos de filtro pesados com segurança, sem levantá-los sobre grades laterais na altura da cintura.
O pessoal pode utilizar varetas de lavagem de alta pressão (800-1000 psi) diretamente nas superfícies de filtração sem forçar as costas.
As instalações podem integrar perfeitamente sistemas robóticos automatizados de lavagem de tecidos que percorrem as laterais da prensa.
As restrições das instalações muitas vezes determinam a seleção do equipamento. As prensas de barra lateral requerem significativamente menos espaço vertical, tornando-as adequadas para instalações com tetos baixos ou plataformas existentes de vários níveis. Como o suporte estrutural é lateral, a altura total da máquina é mantida no mínimo. Esta área vertical compacta simplifica a instalação em fábricas mais antigas, onde modificar a linha do telhado ou elevar pontes rolantes não é financeiramente viável.
As prensas suspensas exigem um espaço significativo. As enormes vigas de suporte superiores, o mecanismo de transporte móvel e as pernas estruturais necessitam de um envelope de instalação alto. O planejamento da instalação deve levar em conta esse aumento de altura, garantindo espaço livre adequado para pontes rolantes utilizadas durante a instalação e manutenção. As cargas pontuais concentradas das pesadas pernas de suporte também exigem fundações de concreto robustas. Os engenheiros da planta devem verificar se a laje existente pode suportar as cargas dinâmicas, muitas vezes exigindo almofadas de concreto reforçado com vergalhões e chumbadores superdimensionados.
As equipes de compras devem reconhecer o CapEx inicial mais alto de uma configuração indireta. A fabricação de uma estrutura suspensa requer aço estrutural significativamente mais pesado para as vigas de suporte superiores e colunas verticais robustas para suportar as cargas dinâmicas. As tolerâncias de engenharia são mais restritas e os mecanismos de mudança utilizam rolamentos e esteiras para serviços pesados, em vez de simples correntes deslizantes. Esta maior complexidade de material e fabricação se traduz diretamente em um preço de compra mais alto em comparação com um modelo de barra lateral padrão.
As instalações industriais devem calcular as economias operacionais a longo prazo ao longo da vida útil do equipamento. Em aplicações pesadas, o projeto suspenso reduz drasticamente o consumo de peças de desgaste, como blocos deslizantes, tiras de desgaste e correntes de mudança. Como o mecanismo de mudança opera em uma zona limpa acima da lama, as equipes de manutenção gastam muito menos horas solucionando problemas em carros emperrados ou substituindo sensores corroídos. A automação confiável reduz os custos diretos de mão de obra, pois os operadores não são obrigados a monitorar todos os ciclos. Menos interrupções não planejadas e tempos de ciclo consistentes compensam rapidamente o prêmio inicial de CapEx em ambientes agressivos.
Ambos os estilos de estrutura acomodam diversas tecnologias de placas, mas a configuração específica influencia fortemente o desempenho. As configurações tradicionais de placas e estruturas usam placas sólidas alternadas e estruturas ocas, que são em grande parte obsoletas nas aplicações modernas de alta pressão. Hoje, a configuração do filtro prensa de câmara é o padrão da indústria. As placas da câmara apresentam superfícies rebaixadas que formam a cavidade do bolo quando fixadas entre si, permitindo pressões de alimentação mais altas e melhor formação do bolo.
A integração de tecnologia avançada de placas produz enormes atualizações de desempenho. A implementação de um sistema de filtro prensa de compressão de membrana dentro de uma estrutura suspensa permite que as instalações obtenham bolos até 20% mais secos e tempos de ciclo 50% mais rápidos. As placas de membrana apresentam superfícies flexíveis que inflam com água ou ar em alta pressão após o ciclo inicial de alimentação. Esta compressão física comprime mecanicamente o bolo do filtro a pressões de até 16 bar, eliminando a umidade residual antes da abertura da prensa. Bolos mais secos reduzem drasticamente as despesas de secagem térmica e reduzem os custos de transporte para eliminação de resíduos.
Um filtro-prensa personalizado pode ser projetado em uma configuração de barra lateral ou suspensa para atender aos requisitos específicos da planta. Os projetos suspensos oferecem significativamente mais flexibilidade para integração de recursos periféricos avançados. Como as laterais e o fundo estão desobstruídos, os engenheiros podem facilmente adicionar bandejas coletoras de bombas para coletar a água de lavagem, shakers automáticos para desalojar sólidos pegajosos e calhas de descarga personalizadas sem interferir na estrutura estrutural.
O principal risco durante a implementação de uma prensa suspensa envolve o alinhamento estrutural. Como as placas ficam penduradas em um trilho superior, toda a máquina deve estar perfeitamente nivelada. Se a fundação assentar de forma irregular ou as pernas de suporte forem instaladas fora do prumo, a viga superior ficará inclinada. Este desalinhamento faz com que as placas pesadas se desviem em direção à extremidade inferior, impossibilitando que o carro de mudança engate adequadamente nos suportes de suspensão. O carro irá emperrar, interrompendo a produção e potencialmente danificando os motores de acionamento.
Para mitigar este risco, os gestores de projeto devem impor protocolos de instalação rigorosos. Os instaladores devem seguir uma sequência precisa para garantir a integridade estrutural.
Verifique a capacidade de carga da fundação de concreto e certifique-se de que a superfície esteja preparada para cargas pontuais pesadas.
Execute o alinhamento a laser nas vigas de suporte superiores para garantir que a pista esteja perfeitamente nivelada em todo o comprimento da prensa.
Aplique argamassa epóxi de alta resistência e não encolhível sob as placas de base para travar as pernas de suporte em posição de prumo.
Prenda a estrutura com parafusos de ancoragem resistentes apertados de acordo com as especificações exatas do fabricante.
Teste o carro de mudança sob carga hidráulica total antes de introduzir qualquer lama no sistema.
A parceria com um fornecedor inexperiente em dinâmica de suspensão suspensa apresenta graves riscos operacionais. As estruturas suspensas exigem engenharia complexa para gerenciar cargas dinâmicas durante o deslocamento da placa e cargas estáticas durante a fixação hidráulica. Uma viga superior mal projetada irá desviar sob pressão. Se o feixe ceder alguns milímetros no centro, as placas não vedarão corretamente, causando explosões de lama de alta pressão que colocam os operadores em perigo e danificam as telas do filtro.
Mitigar isso requer uma verificação rigorosa do fornecedor. Avalie o fabricante do filtro-prensa com base em seu histórico verificado em aplicações pesadas e de alta tonelagem. Exija ver dados de análise de elementos finitos (FEA) para seus projetos de estrutura, provando que a viga superior não desviará sob a força máxima de fixação hidráulica. Avalie suas capacidades de suporte pós-instalação, garantindo que eles forneçam comissionamento no local, treinamento de operadores e peças sobressalentes prontamente disponíveis para os mecanismos de mudança específicos usados em seus modelos suspensos.
Extraia uma amostra representativa de pasta fluida e realize um teste piloto para determinar o peso preciso do bolo e os tempos do ciclo de filtração.
Calcule a gravidade específica e os níveis de pH do seu material de alimentação para estabelecer os requisitos estruturais e de revestimento básicos.
Solicite modelagem comparativa de CapEx e OpEx do seu fornecedor de equipamentos para configurações de barra lateral e sobrecarga.
Avalie a folga vertical e a capacidade de carga da fundação da sua instalação para confirmar a compatibilidade da estrutura suspensa.
R: A principal vantagem é isolar os mecanismos de suporte de carga e deslocamento da zona de descarga da torta de filtro. Isso evita a corrosão, reduz o desgaste das peças móveis e permite acesso lateral desobstruído para manutenção.
R: Sim. O termo câmara refere-se ao estilo das placas de filtro, enquanto a parte superior refere-se à estrutura estrutural. Placas de câmara e placas de compressão de membrana frequentemente integram-se em estruturas de suspensão suspensas para maximizar a separação sólido-líquido.
R: Embora você possa operá-los de forma semiautomática, os projetos suspensos são altamente preferidos para sistemas totalmente automáticos. A viga superior limpa permite o deslocamento confiável e em alta velocidade da placa, sem interferência da queda de detritos.
R: As prensas de barra lateral requerem menos aço estrutural e engenharia mais simples para a estrutura. Isto resulta em custos de fabricação mais baixos e em uma pegada vertical menor, reduzindo as despesas de capital iniciais.
R: Procure fabricantes que forneçam dados de engenharia transparentes, como testes FEA sobre deflexão da estrutura sob carga hidráulica. Eles devem oferecer testes piloto no local e ter estudos de caso comprovados em seu setor específico.
