Explosões não planejadas de polpa e vazamento contínuo entre placas comprometem a segurança operacional, aumentam os custos de manutenção e interrompem os ciclos de desidratação. Identificar se o vazamento na placa do filtro-prensa é um sintoma de falha de consumíveis, desalinhamento mecânico ou limitações fundamentais de hardware determina seu próximo passo. Você precisa de uma estrutura sistemática para diagnosticar as causas raízes com precisão antes de desmontar a pilha de placas. Este guia avalia intervenções de manutenção imediatas para manter seu lote atual funcionando e determina quando a atualização para sistemas gaxetados fornece a solução mais confiável a longo prazo. Analisamos deficiências de pressão hidráulica, bloqueios de portas de alimentação e degradação de consumíveis para ajudá-lo a proteger seu processo de filtração, eliminar vazamentos de fluidos perigosos e manter a máxima eficiência de drenagem.
Diagnosticar antes de substituir: Distinguir entre absorção capilar (normal em placas não vedadas) e rupturas ativas (indicativas de falha hidráulica, bloqueios de alimentação ou vedações danificadas).
Atualizações de hardware Contenção da unidade: A transição para um filtro-prensa CGR (calafetado, vedado, embutido) proporciona vazamento quase nulo, essencial para processamento de produtos químicos perigosos ou altamente regulamentados.
Gerenciamento do ciclo de vida dos consumíveis: instalação inadequada, remoção agressiva ou substituição tardia do pano do filtro-prensa e dos O-rings são as principais causas de falha prematura da vedação.
A integridade hidráulica não é negociável: Mesmo placas de filtro de reposição novas vazarão se a pressão de fixação for irregular, se bloqueios na porta de alimentação causarem inclinação da placa ou se as pressões de compressão secundárias excederem os limites de fixação.
Estabeleça expectativas básicas para contenção de fluidos com base na sua arquitetura atual de placas. Placas não vedadas sempre exibirão algum nível de vazamento devido ao seu design físico. As características da pasta também determinam as taxas de vazamento. Os fluidos de baixa viscosidade escapam mais rapidamente do que lamas espessas e pesadas. Defina o que constitui uma falha em seu processo específico. Algumas gotas por minuto podem passar na inspeção em uma estação municipal de tratamento de águas residuais. Uma única gota de filtrado químico perigoso representa uma falha crítica que exige desligamento imediato. Diferencie entre absorção capilar normal e expansão ativa. A absorção se apresenta como um gotejamento lento e constante pela lateral do conjunto de placas. Um blowout é um spray pressurizado que rompe totalmente a margem de vedação.
Os sistemas hidráulicos fornecem a força bruta necessária para manter as câmaras vedadas contra a pressão interna da bomba de alimentação. Quando a pressão hidráulica cai, as placas se separam ligeiramente, rompendo a vedação. Avalie primeiro o desempenho do cilindro hidráulico. Monitore a retenção de pressão no manômetro ou IHM durante todo o ciclo de alimentação. Uma queda constante indica um desvio interno no cilindro, um vazamento na válvula direcional hidráulica ou fluido hidráulico degradado que não consegue manter a viscosidade sob carga. O cilindro deve manter uma força contínua e inabalável contra o conjunto de placas.
Identifique a distribuição desigual de pressão na pilha de placas. As prensas da barra lateral podem sofrer tensão desigual se a estrutura assentar ou se as grades laterais se desgastarem de maneira desigual. Isto leva à inclinação da placa. O desalinhamento estrutural cria lacunas microscópicas entre as superfícies de vedação usinadas. A pasta encontra o caminho de menor resistência e escapa por essas lacunas. Verifique o alinhamento paralelo da placa traseira e da placa principal usando um medidor de distância a laser. Mesmo alguns milímetros de desvio da esquerda para a direita comprometerão toda a pilha.
Os conflitos de compressão do diafragma apresentam outro grande risco de vazamentos repentinos. Os filtros-prensa de membrana usam pressão secundária de ar ou água para inflar um diafragma e espremer a torta do filtro. Certifique-se de que esta pressão de compressão secundária nunca exceda a pressão de fixação hidráulica primária. Se você fixar a prensa a 3.000 PSI, mas aplicar uma força de compressão que exceda a resistência estrutural da braçadeira, a força interna separará fisicamente as placas. Isso causa vazamento repentino e violento de líquido. Sempre calibre suas válvulas de alívio de pressão para evitar esta anulação.
Bloqueios na porta de alimentação criam pressão assimétrica dentro das câmaras. A lama entra por um lado da câmara, mas não consegue preencher o outro devido ao lodo seco ou detritos que bloqueiam o ilhó. Esta carga desigual faz com que as placas se desloquem lateralmente na estrutura. A mudança quebra a vedação paralela. A pasta pressurizada é então pulverizada pelas laterais da prensa.
Implemente soluções operacionais alternativas ao detectar distribuição irregular de pressão no meio do ciclo. Ajuste temporariamente os volumes do lote ou reduza a pressão da bomba de alimentação para completar um ciclo de trabalho com segurança. Isso evita uma explosão catastrófica enquanto se aguarda uma limpeza completa. Assim que o ciclo terminar, abra a prensa e limpe manualmente as portas bloqueadas usando uma lavadora de alta pressão ou uma ferramenta de limpeza romba.
A lama abrasiva de alta velocidade corrói as superfícies de vedação com o tempo. Areia, grãos de sílica e aparas de metal agem como lixa contra placas de polipropileno. Monitore de perto a temperatura da pasta de alimentação. Mantenha temperaturas abaixo de 100°C. O alto calor amolece o polipropileno padrão, causando empenamento da placa e degradação da vedação. Filtre as impurezas grandes antes que cheguem à prensa usando um filtro na linha de alimentação. Pedras grandes ou detritos presos entre as placas impedem o fechamento nivelado, garantindo vazamento.
Os consumíveis se desgastam e exigem monitoramento rigoroso. Identifique tecidos dobrados, amassados ou desgastados. Um único vinco na margem de vedação cria um canal para o líquido escapar. Inspecione as bordas de cada pano durante a fase de descarga do bolo. Procure fibras desgastadas, material fino ou buracos perto dos olhais de alimentação.
Detecte vedações achatadas, quimicamente degradadas ou ausentes. Os anéis de vedação perdem sua elasticidade com o tempo devido à compressão constante e à exposição química. Eles recebem um conjunto de compressão e não conseguem se recuperar quando a prensa abre. Passe o dedo ao longo da ranhura do O-ring durante a manutenção. Se a vedação ficar nivelada ou abaixo da superfície da placa, ela não poderá mais evitar vazamentos. Substitua-o imediatamente.
Compare projetos legados de borda aberta com arquiteturas modernas seladas para determinar o melhor caminho a seguir. As placas de borda aberta dependem inteiramente do tecido e da pressão hidráulica para formar uma vedação. Arquiteturas seladas usam elastômeros incorporados para criar uma barreira à prova de líquidos. A escolha do projeto certo depende inteiramente do valor do filtrado, dos requisitos de segurança e das regulamentações ambientais.

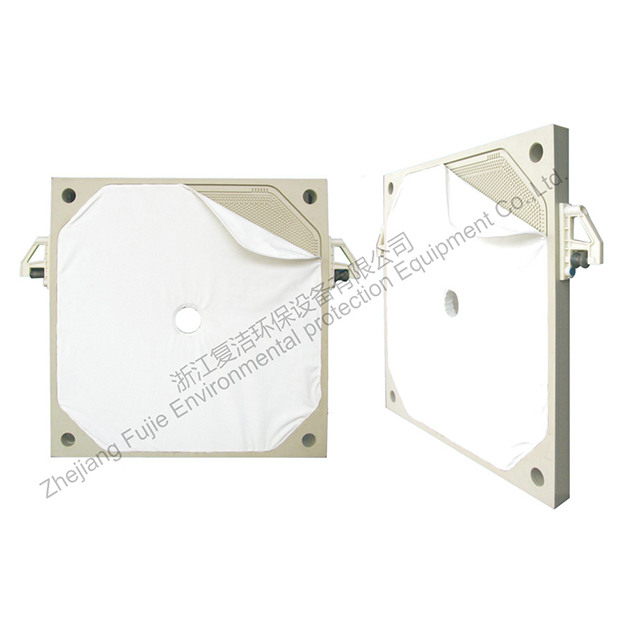

Compreenda a mecânica da ação capilar. As placas não vedadas usam um design de tecido drapeado. O tecido se estende além da borda usinada da placa e fica pendurado fora da prensa. O líquido passa pelas fibras do tecido, contornando totalmente a área de fixação. Essa absorção escorre pelas laterais da prensa. Você não pode parar isso com uma pressão hidráulica mais alta ou uma fixação mais apertada. É uma limitação fundamental da física envolvida com o tecido exposto.
Avalie casos de uso aceitáveis versus riscos inaceitáveis. Placas não vedadas funcionam bem para águas residuais benignas, rejeitos de mineração ou água de lavagem agregada. O líquido choroso simplesmente cai em uma bandeja coletora e retorna para a cabeceira através de um ralo no chão. No entanto, representam riscos inaceitáveis para filtrados tóxicos, ácidos ou de alto valor. Você não pode se dar ao luxo de perder produtos químicos caros, nem expor os operadores a vapores perigosos ou gotejamentos corrosivos.

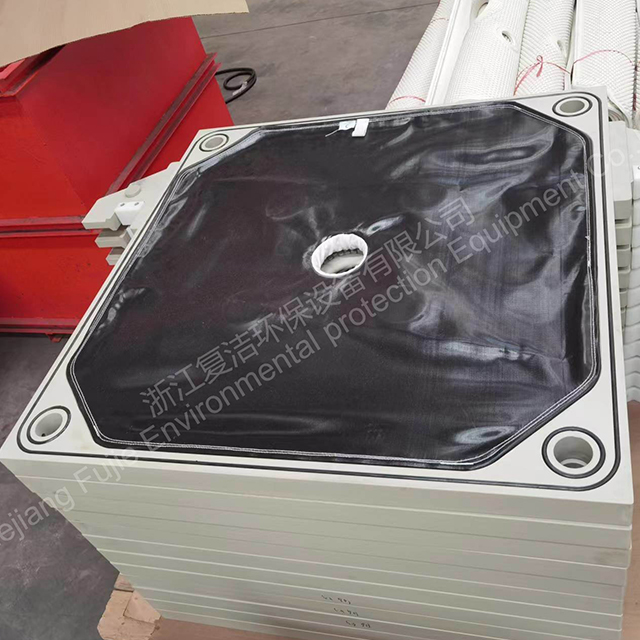

A transição para um filtro-prensa CGR resolve completamente a absorção de bordas. CGR significa Calafetado, Gaxado, Embutido. Os anéis de vedação embutidos em ranhuras usinadas criam uma vedação à prova de líquidos. O pano é calafetado em uma ranhura separada dentro da margem de vedação usando uma corda especializada ou uma borda com zíper. Nenhum tecido se estende até a borda externa da placa. O fecho metal-metal ou plástico-plástico comprime o anel de vedação, retendo todo o líquido dentro da câmara.
Esta arquitetura atende a rigorosas regulamentações de contenção ambiental. Reduz sua dependência de bandejas coletoras automáticas e bermas de contenção secundária. Os pisos permanecem secos. A segurança do operador aumenta significativamente ao manusear solventes ou ácidos agressivos. As demandas de limpeza despencam e você captura 100% do seu filtrado para processamento posterior.
Avalie a viabilidade financeira de modernizar um esqueleto sem gaxetas com placas de filtro de reposição CGR . Nem sempre você precisa comprar uma máquina completamente nova. Muitas vezes você pode trocar o pacote de placas em sua estrutura existente. Calcule o dinheiro economizado em mão de obra de limpeza, perda de produtos e possíveis multas ambientais. Compare isso com o custo das novas placas e as modificações necessárias na estrutura.
Avalie as modificações necessárias na estrutura antes de fazer o pedido. As placas CGR são frequentemente mais espessas do que as placas não vedadas para acomodar as ranhuras usinadas. Verifique se o seu quadro tem capacidade para conter a nova pilha. Pode ser necessário ajustar o comprimento do curso do cilindro ou remover uma ou duas placas da contagem total. Certifique-se de que seus mecanismos automáticos de deslocamento de placas possam lidar com o perfil ligeiramente diferente das bordas vedadas.
Recurso | Placas Não-Gaxetadas (NG) | Placas Juntas (CGR) |
|---|---|---|
Mecanismo de vedação | Compressão de tecido e força hidráulica | O-rings embutidos e pano calafetado |
Perfil de vazamento | Absorção capilar contínua (choro) | Vazamento quase zero (sem gotejamento) |
Melhor Aplicação | Águas residuais benignas, filtrado de baixo valor | Produtos químicos perigosos, filtrado de alto valor |
Instalação de pano | Drape-over, rápido e simples | Calafetado em ranhuras, requer ferramentas especializadas |
Demanda de manutenção | Alta limpeza, limpeza frequente da bandeja | Baixa manutenção, verificações periódicas do O-ring |
Espessura da Placa | Geralmente mais fino, maximiza a contagem de câmaras | Mais espesso para acomodar ranhuras de O-ring usinadas |
Os protocolos de manutenção rotineira do filtro-prensa prolongam a vida útil dos componentes de vedação e evitam falhas repentinas e perigosas. Treine os operadores para reconhecer os primeiros sinais de alerta. Ignorar um pequeno vazamento hoje garante uma grande explosão amanhã. Implemente um cronograma rigoroso para inspecionar o sistema hidráulico, limpar placas e substituir consumíveis desgastados.
O gerenciamento adequado da tela do filtro-prensa determina o sucesso de sua estratégia de vedação. Técnicas de remoção segura são críticas. Ao extrair o cabo de calafetagem durante a remoção do tecido CGR, os operadores não devem marcar, arranhar ou danificar as ranhuras usinadas da placa. Usar chaves de fenda ou facas afiadas danificará o polipropileno. A pasta acabará desviando do O-ring através dessas ranhuras. Use ganchos de extração rombos especializados ou palhetas de latão.
Estabeleça procedimentos operacionais padrão de instalação rigorosos. Use martelos pneumáticos com pontas rombas de náilon ou marretas de madeira especializadas para assentar a corda de calafetagem. Não estique o tecido durante a instalação. O alongamento causa rugas. Rugas criam caminhos de vazamento através da margem de vedação. O pano deve ficar perfeitamente plano contra a superfície de drenagem.
Implemente protocolos de lavagem rigorosos. A lavagem de alta pressão evita o acúmulo de sólidos nas margens de vedação. O lodo seco atua como uma cunha. Ele força as placas a se separarem durante a fixação. Lave bem os panos e as bordas da placa entre os ciclos usando uma lavadora de alta pressão de 1000-1500 PSI com um bico de leque largo. Os sistemas automatizados de lavagem de tecidos fornecem os resultados mais consistentes, mas a lavagem manual funciona se executada diligentemente por pessoal treinado.
Estabeleça intervalos de inspeção rigorosos para todas as vedações do filtro prensa . Verifique semanalmente os O-rings, vedações de backup e diafragmas de membrana. Procure achatamento, rachaduras ou inchaço químico. Substitua qualquer vedação que apresente desgaste visível antes que falhe durante um ciclo pressurizado.
Execute verificações de compatibilidade química antes de solicitar peças de reposição. Selecione o elastômero correto com base no pH da pasta, na temperatura e na presença de solvente. O EPDM funciona bem para águas residuais em geral e ácidos suaves. Viton resiste a produtos químicos agressivos e altas temperaturas. O nitrilo lida com óleos e hidrocarbonetos de forma eficaz. O silicone oferece excelente resistência à temperatura, mas baixa resistência à abrasão. Usar o material errado garante falha rápida da vedação e vazamentos graves.
Verifique mensalmente o alinhamento da barra lateral ou da viga superior. Vigas desalinhadas causam deslocamento da placa. Isto leva a uma compressão desigual no conjunto de placas. Use um nível de laser ou linha de barbante para verificar a retidão das barras laterais. Ajuste as pernas de suporte se a estrutura estiver assentada de maneira irregular na base de concreto.
Limpe as superfícies de contato das placas entre os ciclos. Garanta o fechamento paralelo metal-metal ou plástico-plástico. Mesmo um pequeno seixo ou pedaço de lodo endurecido preso entre as placas concentrará a força hidráulica em um único ponto. Isso pode quebrar a placa, destruir o O-ring e causar uma grande explosão.
Compare o custo inicial mais alto das placas de filtro vedadas com as economias operacionais de longo prazo. Placas CGR e panos calafetados especializados exigem um gasto de capital inicial maior. No entanto, reduzem drasticamente as despesas operacionais ao longo da vida útil do equipamento. Você economiza dinheiro em trabalho doméstico. Você mitiga os riscos de segurança e reduz as reivindicações de indenização dos trabalhadores relacionadas a escorregões ou exposição a produtos químicos. Você elimina a perda de produto, capturando cada gota de filtrado valioso.
Reconheça as compensações na alocação de mão de obra. A remoção e substituição do pano CGR leva mais tempo do que os panos sem gaxeta. Colocar o cabo de calafetagem na ranhura requer pessoal treinado e ferramentas especializadas. Aumenta o tempo de inatividade para manutenção durante a troca de tecidos. No entanto, esse tempo extra de manutenção elimina o tempo de ciclo diário perdido na limpeza de derramamentos, no gerenciamento de bandejas coletoras e no tratamento de respingos inesperados. O ganho líquido no tempo de produção geral geralmente justifica o processo mais longo de troca de tecido.
Entenda como as variáveis do processo afetam a integridade da vedação. Mudanças na composição da lama podem causar falhas repentinas nas vedações antigas. A adição de coagulantes agressivos pode degradar os O-rings de EPDM padrão. O processamento de concentrações mais altas de sólidos aumenta a pressão interna da câmara, sobrecarregando o sistema de fixação hidráulico. Se você alterar sua química a montante, realize uma auditoria imediata de material nos componentes do filtro-prensa. Certifique-se de que seu hardware atual possa lidar com as novas variáveis sem vazamentos.
Agende uma auditoria abrangente de filtragem com um especialista em engenharia para testar a retenção da pressão hidráulica e a integridade do cilindro.
Avalie a compatibilidade química de suas vedações atuais em relação à composição real da lama para evitar a degradação prematura do elastômero.
Avalie a integridade estrutural da placa verificando se há empenamentos, ranhuras ou margens de vedação rachadas em toda a pilha.
Implemente um procedimento de lavagem obrigatório para bordas de placas e panos após cada ciclo de descarga para evitar o acúmulo de lodo.
R: Isso normalmente é causado por pressão de fixação hidráulica insuficiente, panos de filtro-prensa desgastados ou impurezas superdimensionadas presas entre as superfícies de vedação da placa, impedindo um fechamento nivelado. A pressão de alimentação desigual também pode deslocar as placas, rompendo a vedação.
R: O choro é uma passagem capilar normal através do pano em placas não vedadas. Parece um gotejamento lento. Uma explosão é um spray pressurizado e perigoso causado por desalinhamento mecânico, bloqueios de alimentação ou falha catastrófica da vedação.
R: A vida útil depende da frequência do ciclo, da exposição a produtos químicos e das temperaturas operacionais. A substituição é necessária assim que as vedações ficarem achatadas, perderem elasticidade ou mostrarem sinais de degradação química. Inspecione-os semanalmente.
R: Sim, trocando as placas de filtro de reposição CGR. Contudo, a espessura da placa, a capacidade da estrutura e os mecanismos de mudança automática devem ser verificados quanto à compatibilidade com as novas placas vedadas.
R: A distribuição desigual da pressão – geralmente resultante de uma porta de alimentação bloqueada – faz com que as placas se desloquem ou inclinem na estrutura. Isto quebra a vedação paralela, permitindo que a pasta pressurizada escape através das lacunas resultantes.
R: A temperatura da pasta filtrada geralmente deve ser controlada a <100°C. Exceder esse limite pode causar a deformação permanente das placas e vedações de polipropileno padrão, levando a vazamentos irreversíveis.
R: O vazamento durante a compressão secundária ocorre se a pressão de compressão da membrana exceder a pressão de fixação hidráulica da prensa, forçando fisicamente as placas a se separarem. Também pode acontecer se o próprio diafragma estiver rompido.
